91操视频-91艹-www.黄色大片-www.黄色国产-丰满少妇一级片-丰满少妇一区-国产色在线视频-国产色站-精品国产一-精品国产一二-欧美福利影院-欧美福利在线-老司机精品视频在线-老司机精品在线-日本91av-日本91网站

       上一篇，我們講到以部分關(guān)于在直讀光譜儀檢定中過(guò)程中遇到的一些問(wèn)題，并對(duì)其做了一些解答，包括氬氣的純度、樣品的平整度和分析間隙的問(wèn)題，下面接下來(lái)講其他內(nèi)容：

1、鋼樣激發(fā)后的激發(fā)點(diǎn)處呈現(xiàn)一黑圈。原因大概有以下幾種：

1）氬氣的火花臺(tái)出口管路堵塞可能會(huì)導(dǎo)致該現(xiàn)象。
2）儀器的火花臺(tái)需要清理了，特別是排放廢氣的管子。
3）黑圈的黑度和大小與材料有關(guān)，一般碳含量高的中低合金鋼黑圈顏色相對(duì)深。如果黑圈顏色偏深，而且擴(kuò)大，成擴(kuò)散狀也可能是發(fā)光臺(tái)磨損、試樣不平整或者放置試樣的時(shí)候半邊漏氣。
4）激發(fā)條件發(fā)生變化，使激發(fā)后點(diǎn)子的顏色出現(xiàn)異常。激發(fā)能量大時(shí)黑度可能較大。

5）激發(fā)電極的積碳現(xiàn)象。更換電極時(shí)，電極與試樣的距離不合適，造成積碳。

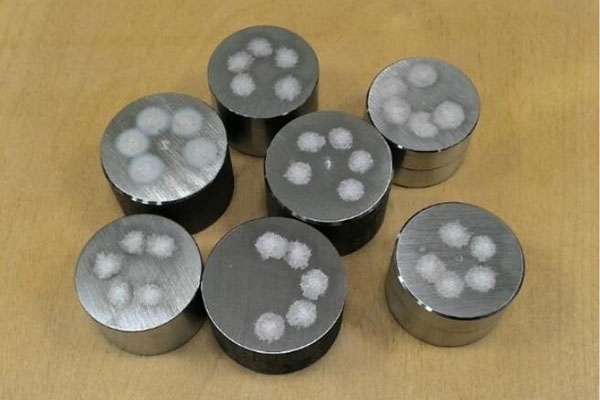

鋼樣激發(fā)點(diǎn)

2、碳元素穩(wěn)定性較差
       由于碳是非金屬元素，其特征譜線波長(zhǎng)較短，容易被空氣中的氧氣和水蒸氣吸收，所以當(dāng)出現(xiàn)穩(wěn)定性較差時(shí)，首先要檢查光譜室真空度和氬氣的純度，真空度差會(huì)導(dǎo)致碳元素的靈敏度下降。氬氣不純會(huì)導(dǎo)致分析數(shù)據(jù)不穩(wěn)定，特別是短波元素如碳元素。另外檢查火花臺(tái)和電極頭是否需要進(jìn)行清理。放置光譜儀的房間溫濕度是否合適，最佳溫度應(yīng)控制在18-25℃左右，相對(duì)濕度小于70%為宜。
3、某些元素重復(fù)性差
       在正常激發(fā)的情況下，連續(xù)激發(fā)十點(diǎn)，總有2~3點(diǎn)不正常，可能是以下原因造成的：積分電容是否發(fā)生故障，基體強(qiáng)度是否存在大幅下降；再者氬氣的質(zhì)量是否達(dá)標(biāo)，檢查氣體流量波動(dòng)是否較大；光纖老化，激發(fā)室清理不干凈導(dǎo)致對(duì)壁放電，光電倍增管可能發(fā)生故障等。另外，激發(fā)時(shí)看絕對(duì)強(qiáng)度，會(huì)做出更準(zhǔn)確的判斷。
       近年來(lái)，隨著國(guó)民經(jīng)濟(jì)的不斷發(fā)展，國(guó)外鑄造業(yè)、制造業(yè)大量向國(guó)內(nèi)轉(zhuǎn)移。快速、準(zhǔn)確地分析金屬合金成分的直讀光譜儀的使用數(shù)量正在逐年增加，企業(yè)對(duì)于儀器的計(jì)量需求也越來(lái)越高。在使用過(guò)程中，能夠快速高效的鑒別并解決檢定過(guò)程中出現(xiàn)的異常現(xiàn)象，才能實(shí)現(xiàn)對(duì)儀器的正確判定，提高檢定效率。
